Información Técnica

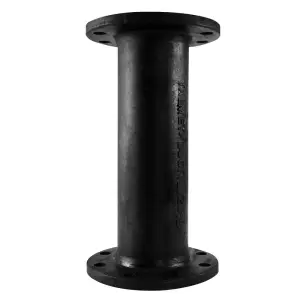

Tabla de dimensiones de Bridas según norma ISO 7005-2 para PN-10, PN-16, PN-25, PN-40

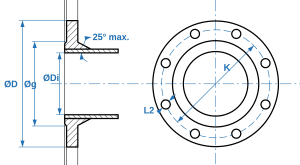

Notas: Todas las dimensiones son en milímetros (mm)

DN: Diámetro Nominal.
Di: Diámetro Interior.
D: Diámetro Exterior de la Brida.
g: Diámetro del asiento de la empaquetadura.
K: Diámetro entre centros de perforaciones.
L2: Diámetro de las Perforaciones.

Dimesiones de Bridas según ISO 7005-2 para PN-10

DN	Di	D	g	K	Agujeros
DN	Di	D	g	K	Cant. Perf.	L2
50	50	165	99	125	4	19
65	65	185	118	145	4	19
75	75	200	132	160	8	19
100	100	220	156	180	8	19
125	125	250	184	210	8	19
150	150	285	211	240	8	23
200	200	340	266	295	8	23
250	250	395	319	350	12	23
300	300	445	370	400	12	23
350	350	505	429	460	16	23
400	400	565	480	515	16	28
450	450	615	530	565	20	28
500	500	670	582	620	20	28
600	600	780	682	725	20	31
700	700	895	794	840	24	31
800	800	1015	901	950	24	34
900	900	1115	1001	1050	28	34
1000	1000	1230	1112	1160	28	37
1200	1200	1455	1328	1380	32	40

Dimesiones de Bridas según ISO 7005-2 para PN-16

DN	Di	D	g	K	Agujeros
DN	Di	D	g	K	Cant. Perf.	L2
50	50	165	99	125	4	19
65	65	185	118	145	4	19
75	75	200	132	160	8	19
100	100	220	156	180	8	19
125	125	250	184	210	8	19
150	150	285	211	240	8	23
200	200	340	266	295	12	23
250	250	405	319	355	12	28
300	300	460	370	410	12	28
350	350	520	429	470	16	28
400	400	580	480	525	16	31
450	450	640	548	585	20	31
500	500	715	609	650	20	34
600	600	840	720	770	20	37
700	700	910	794	840	24	37
800	800	1025	901	950	24	40
900	900	1125	1001	1050	28	40
1000	1000	1255	1112	1170	28	43
1200	1200	1485	1328	1390	32	49

Dimesiones de Bridas según ISO 7005-2 para PN-25

DN	Di	D	g	K	Agujeros
DN	Di	D	g	K	Cant. Perf.	L2
50	50	165	99	125	4	19
65	65	185	118	145	8	19
75	75	200	132	160	8	19
100	100	235	156	190	8	23
125	125	270	184	220	8	28
150	150	300	211	250	8	28
200	200	360	274	310	12	28
250	250	425	330	370	12	31
300	300	485	389	430	16	31
350	350	555	448	490	16	34
400	400	620	503	550	16	37
450	450	670	548	600	20	37
500	500	730	609	660	20	37
600	600	845	720	770	20	40
700	700	960	820	875	24	43
800	800	1085	928	990	24	49
900	900	1185	1028	1090	28	49
1000	1000	1320	1140	1210	28	56
1200	1200	1530	1350	1420	32	56

Dimesiones de Bridas según ISO 7005-2 para PN-40

DN	Di	D	g	K	Agujeros
DN	Di	D	g	K	Cant. Perf.	L2
50	50	165	99	125	4	19
65	65	185	118	145	8	19
75	75	200	132	160	8	19
100	100	235	156	190	8	23
125	125	270	184	220	8	28
150	150	300	211	250	8	28
200	200	375	284	320	12	31
250	250	450	345	385	12	34
300	300	515	409	450	16	34
350	350	580	465	510	16	37
400	400	660	535	585	16	40
450	450	685		610	20	40
500	500	755	615	670	20	43
600	600	890	735	795	20	49
